產品簡介

1 、該產品是按照02S404國標圖集生產的。

2 、Ⅱ型剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。

3 、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。

4 、Ⅱ型套管尺寸表內所列之材料重量為鋼套管(套管長度L 值按200mm 計算)及翼環之重量。鋼套管及翼環用A3 材料制作，T42 焊條焊接。

5 、Ⅱ型套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍，Ⅱ型套管應比翼環直徑(D4 )大200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。

6 、Ⅱ型防水套管處的混凝土墻厚，應不小于200mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，最小應比翼環直徑(D4 )大200mm .

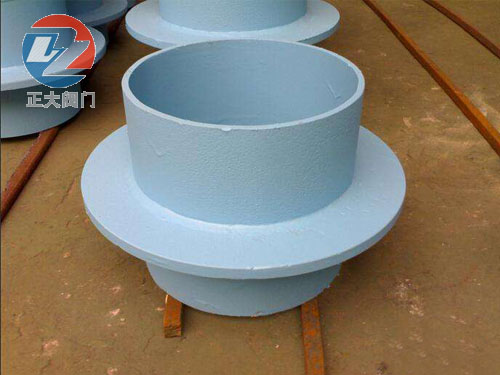

剛性防水套管 (A型)

剛性防水套管(A 型)適用于管道穿墻處不承受管道振動和伸縮變形的構(建)筑物。對于有地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。A型適用于鋼管。

剛性防水套管(A型)尺寸、重量表(表中DN為防水套管公稱通徑，D1為該套管設計穿管外徑，D3為防水套管管子外徑，D4為翼環外徑)

產品說明
